涂裝噴塑設(shè)備工藝噴涂溫度對涂層孔隙率的影響

涂層粘結(jié)面的孔隙率和斷面孔隙率對涂層附著力以及涂層的防腐蝕性能具有一定的影響。所以在涂裝過程中，盡量降低涂層孔隙率來提高涂層的性能。

孔隙率一方面和涂料的配方有關(guān)，另一方面和噴涂溫度有關(guān)。為了解噴涂溫度對粘結(jié)面和斷面孔隙率的影響，進(jìn)行了如下實(shí)驗(yàn):

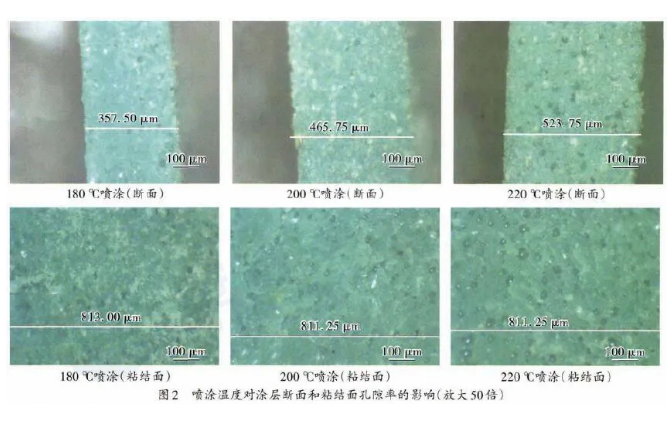

選用同一種粉末涂料，分別在180℃、200℃和220℃3個溫度下進(jìn)行噴涂,然后在200℃下固化。在顯微鏡下觀察涂層斷面和粘結(jié)面的孔隙率情況，結(jié)果如圖2所示。

從圖2可以看出，隨著噴涂溫度的提高，涂層粘結(jié)面和斷面的孔隙率均呈上升趨勢，特別是粘結(jié)面的孔隙率更加明顯。

環(huán)氧樹脂與固化劑的固化反應(yīng)是一個放熱反應(yīng)，反應(yīng)速度隨著溫度升高而加快，同時釋放出大量熱，產(chǎn)生的氣體不能在短時間內(nèi)排出形成孔隙。

所以在涂裝噴涂過程中，如果是利用基材余熱固化，涂層厚度不是很大的情況下，應(yīng)當(dāng)盡量選擇溫度略微低一些的工藝條件。如果有后期加熱固化，應(yīng)選擇溫度更低的噴涂工藝。
