熱固性粉末涂料噴涂生產(chǎn)線溫度調(diào)節(jié)

粉末涂料涂覆到工件后經(jīng)加熱烘烤，粉末開始熔融并將粉末粒子之間的空氣排出，熔融的粉末逐漸流平及逐步失去流平性，固化成膜，其中最重要的時(shí)間區(qū)域是膠化時(shí)間，即涂料開始進(jìn)入固化交聯(lián)階段的起始時(shí)間。

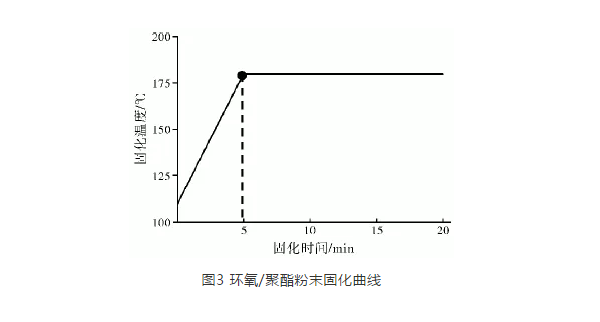

從圖3 看出涂料在膠化點(diǎn)之前有一個(gè)熔融流平時(shí)間區(qū)域，而此區(qū)域如果生產(chǎn)時(shí)對(duì)烘烤第一區(qū)( 按每區(qū)5 min 行走時(shí)間計(jì)) 溫度合理調(diào)節(jié)，對(duì)最終產(chǎn)品外觀起決定性作用。

圖3 環(huán)氧/聚酯粉末涂料應(yīng)用為例( 固化條件180 ℃ /20 min) ，一區(qū)調(diào)175 ℃，其它三區(qū)185 ℃；

因生產(chǎn)線二端與外界聯(lián)接實(shí)際溫度會(huì)低些，故固化條件實(shí)際應(yīng)為150 ～170 ℃ /10 min 185 ℃ 10 min；

完全可滿足固化條件情況下粉末在150 ～ 170 ℃第一區(qū)能有5 min 膠化時(shí)間，使之充分流平，如果一區(qū)設(shè)定180 ℃的話則膠化時(shí)間只有3 ～ 4 min 不利于漆膜充分流平。

環(huán)氧/聚酯粉末涂料熔融溫度110 ～ 120 ℃， 180 ℃膠化時(shí)間為4 min， 150 ～ 170 ℃可達(dá)5 min，生產(chǎn)上通過(guò)控溫調(diào)節(jié)延長(zhǎng)膠化時(shí)間，使漆膜充分流平既給漆膜帶來(lái)平整豐滿效果；

同時(shí)也一定程度克服各種原因引起的縮孔、針孔、工件邊緣覆蓋率低等弊病。
